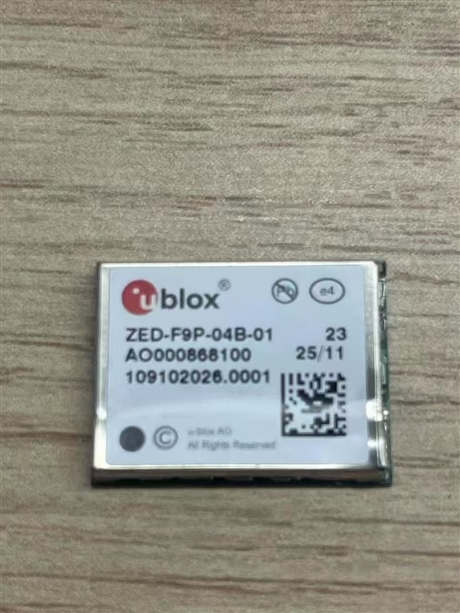

ZED-F9P-04B高精度GNSS定位模块多频RTK厘米级
Category:
communication/Communication terminal equipment/GPS system
Model:
ZED-F9P-04B
Brand:
u-blox
支持卫星系统:
GPS, GLONASS, Galileo, BeiDou
定位精度:
厘米级(RTK)
工作频率:
L1/L2双频
工作温度:
-40℃ ~ +85℃
封装类型:
表面贴装(SMD)
通信接口:
UART, SPI, I2C, USB
最大更新率:
20Hz
功耗:
典型值约150mW
Retail Price
10,000,000.00USD
重量
kg
- Product Description
-
支持卫星系统 GPS, GLONASS, Galileo, BeiDou
定位精度 厘米级(RTK)
工作频率 L1/L2双频
工作温度 -40℃ ~ +85℃
封装类型 表面贴装(SMD)
通信接口 UART, SPI, I2C, USB
最大更新率 20Hz
功耗 典型值约150mW
Description :
ZED-F9P-04B 是 u-blox 推出的高精度双频 GNSS 定位模块，基于 F9 平台，支持多星座（GPS、GLONASS、Galileo、北斗）与 RTK/PPP-RTK 技术，可实现厘米级实时动态定位，封装为 LGA（17.0 × 22.0 × 2.4 mm），适用于工业级高精度场景如无人机、机器人、精准农业和测绘。 制造商：u-blox（瑞士优北罗），产品系列属 ZED-F9P（专业级高精度 GNSS 模块）。 定位性能：水平定位精度达 0.01 m（1 cm）（RTK 固定解），冷启动首次定位时间 <30 秒，支持 20 Hz 数据更新率；追踪灵敏度 -167 dBm，冷启动灵敏度 -148 dBm。 多系统支持：同时接收 L1/L2/L5 频段信号，覆盖 GPS、GLONASS、Galileo、BeiDou 及 SBAS（如 QZSS）。 接口与电气：支持 UART、I²C、SPI、USB 2.0；工作电压 2.7–3.6 V，典型工作电流 75–90 mA（视模式而定），最大 130 mA；工作温度 -40°C 至 +85°C。 封装与合规：54-pin LGA 表贴封装（17.0 × 22.0 mm），符合工业环境可靠性标准（如 ISO/TS 16949、ISO 16750）；原厂型号常标注为 ZED-F9P-04B-01（“-04B” 与 “-04B-01” 在多数资料中指同一模块）。 核心技术：内置 RTK（实时动态定位）与 PPP-RTK 解算引擎，支持 u-blox PointPerfect 差分服务 及 SPARTN 格式校正数据，可搭配 NEO-D9S/D9C 校正接收机实现无基站厘米级定位。 典型应用：工业无人机（UAV）、AGV/AMR 自主导航、精准农业机械、测绘设备、高精度物联网资产追踪及科研开发平台。 供货状态：截至 2026 年中，在售（如贸泽电子、得捷电子有库存），但部分渠道交期约 18 周；常见包装为 250 片/卷带（TR） 或 剪切带（CT）。
