骨架油封橡胶密封件 耐油耐磨旋转轴唇形密封圈 工业机械液压气动通用
Category:
hardware/Seals/oil seal
Model:
私聊
Brand:
NOK
材质:
NBR丁腈橡胶 / PTFE聚四氟乙烯
结构形式:
单唇带弹簧骨架型
适用轴径范围:
Φ10–Φ500mm
工作温度:
-40℃ ~ +120℃（NBR）
最大线速度:
≤15 m/s
介质兼容性:
矿物油、液压油、空气、水
执行标准:
GB/T 13871.1-2007
表面粗糙度要求:
Ra ≤ 0.4 μm
弹簧张力范围:
0.5 – 2.5 N
安装方式:
压入式配导向倒角
Retail Price
Negotiable
重量
kg
- Product Description
-
材质 NBR丁腈橡胶 / PTFE聚四氟乙烯
结构形式 单唇带弹簧骨架型
适用轴径范围 Φ10–Φ500mm
工作温度 -40℃ ~ +120℃（NBR）
最大线速度 ≤15 m/s
介质兼容性 矿物油、液压油、空气、水
执行标准 GB/T 13871.1-2007
表面粗糙度要求 Ra ≤ 0.4 μm
弹簧张力范围 0.5 – 2.5 N
安装方式 压入式配导向倒角
Description :

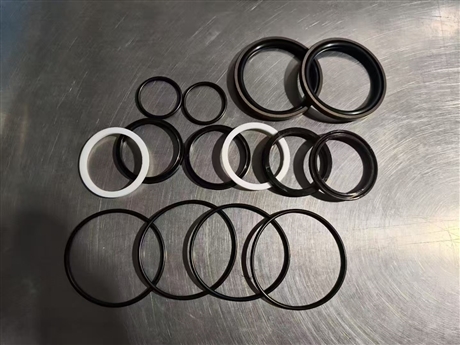

骨架油封是一种用于旋转轴密封的弹性体元件，核心作用是防止润滑油泄漏并阻挡灰尘、水分等杂质侵入轴承腔体。它由金属骨架、橡胶密封体和弹簧组成，典型工况包括电机、减速机、泵类、工程机械液压系统等需要动态密封的场景。根据唇口数量可分为单唇、双唇和三唇结构，图中可见部分为单唇标准型，白色款多为PTFE或聚氨酯材质，黑色款通常为NBR丁腈橡胶，适用于不同介质环境。
常见骨架油封外径范围从Φ10mm到Φ500mm以上，厚度3–15mm不等，唇口接触宽度约0.3–0.8mm，弹簧张力控制在0.5–2.5N之间以确保贴合度。执行标准参考GB/T 13871.1-2007《旋转轴唇形密封圈基本尺寸和公差》或ISO 6194系列，材料硬度 Shore A 60–85，工作温度区间-40℃至+120℃（NBR），PTFE可达+200℃。表面粗糙度要求Ra≤0.4μm，安装时需配合导向倒角避免翻边。
选型时需明确轴径、孔径、介质类型（矿物油/合成油/水/化学品）、转速（一般<15m/s线速度）、压力（常压或低压）及安装方向。若存在双向密封需求应选双唇结构；高温或强腐蚀环境推荐氟橡胶（FKM）或聚四氟乙烯（PTFE）；高磨损场合可加防尘唇。注意：骨架油封不适用于静态密封或高压往复运动场景，此类工况宜选用O型圈或格莱圈组合方案。
安装前需清洁轴颈与腔体，涂抹润滑脂减少初始摩擦，使用专用套筒压入避免倾斜变形。运行初期允许轻微渗油形成油膜，持续滴漏则检查唇口磨损或弹簧失效。日常维护周期建议每5000小时巡检一次，更换时同步检查轴承状态。常见故障包括唇口硬化开裂（老化）、偏磨（安装不对中）、翻转（过盈量不足），可通过观察泄漏形态判断根源。
