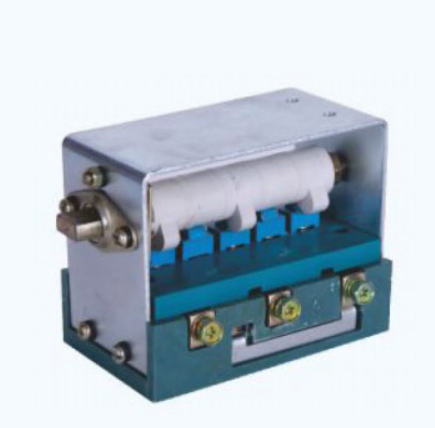

矿用隔爆型真空电磁起动器QC815-60防爆开关
Category:
Electrical Engineering/switch/Transfer switch
Model:
QC815-60
Brand:
玮肯
额定工作电压:
660V/1140V
额定工作电流:
60A
防爆型式:
隔爆型Exd I Mb
控制电机功率:
≤30kW(660V)/≤55kW(1140V)
保护功能:
短路/过载/断相/漏电闭锁
外壳材质:
Q235钢板焊接/铸铁
进出线口径:
φ20-φ50mm
执行标准:
GB3836.1-2010, GB3836.2-2010
Retail Price
999,999,999.00USD
重量
kg
- Product Description
-
额定工作电压 660V/1140V
额定工作电流 60A
防爆型式 隔爆型Exd I Mb
控制电机功率 ≤30kW(660V)/≤55kW(1140V)
保护功能 短路/过载/断相/漏电闭锁
外壳材质 Q235钢板焊接/铸铁
进出线口径 φ20-φ50mm
执行标准 GB3836.1-2010, GB3836.2-2010
Description :
QC815-60隔离换向开关是一款专为煤矿及非煤矿山井下恶劣环境设计的电气控制设备。它主要解决在含有甲烷、煤尘等爆炸性气体环境中，对三相鼠笼式异步电动机进行直接启动、停止以及正反转切换的控制需求。该设备通过机械联锁机构实现隔离与换向功能的紧密结合，确保在带电状态下无法打开盖体，同时在盖体未闭合时无法合闸，从物理结构上杜绝了电火花引发爆炸的风险。典型工况包括井下采煤机、输送机、掘进机等大功率设备的电源控制与保护，是矿山供电系统中不可或缺的安全组件。
该隔离换向开关严格遵循GB3836系列爆炸性环境用电气设备国家标准制造。外壳通常采用高强度铸铁或钢板焊接结构，表面经过防腐处理，具备优异的抗冲击和耐腐蚀性能。内部核心部件包括真空接触器、隔离换向刀闸、熔断器及控制变压器等。其额定工作电压通常为660V/1140V，额定电流为60A，能够承受频繁的启动电流冲击。开关具备完善的短路、过载、断相及漏电闭锁保护功能，动作灵敏可靠。进出线口采用标准的喇叭嘴结构，配合橡胶密封圈，确保电缆引入处的密封性，防护等级达到IP54以上，适应潮湿、粉尘大的井下环境。
在选型时，需明确区分QC815系列与其他类似型号如QC83系列的差异。QC815-60更侧重于隔离与换向的一体化设计，适用于需要频繁改变电机旋转方向的负载场景。若现场仅需单向运行且无需频繁隔离操作，可选用普通真空馈电开关；若负载电流超过60A，则需选择更大电流等级的型号如QC815-120等。此外，需注意电网电压等级是否匹配，虽然多数支持660V/1140V双电压，但接线方式需根据实际电压进行调整。不适用于地面非防爆区域或对静音有极高要求的场所，因为其机械操作声音较大，且体积重量相对普通开关更具优势于坚固性而非轻便性。
安装QC815-60隔离换向开关时，必须确保接地电阻符合煤矿安全规程要求，通常不大于2欧姆。日常维护中，应定期检查隔离刀闸的触头接触情况，清理表面的氧化层和煤尘，保证导电良好。检查机械联锁机构是否灵活可靠，防止因机械卡阻导致误操作。每半年建议进行一次保护功能测试，模拟短路、过载等情况，验证脱扣器动作的准确性。常见故障包括接触器吸合噪音大、控制回路熔断器熔断等，多由触点烧蚀或线路短路引起，需及时更换受损部件。严禁在井下带电开盖检修，必须严格执行停电、验电、放电程序，确保作业安全。
